矿用钢丝绳磁性激光探伤系统

系统概述

钢丝绳在线监测要求实时采集钢丝绳的径缩测量像素信息、捻距断丝图像信息、以及钢丝绳的其他各种松股、变形、笼股、跳丝、锈蚀、磨损等损伤信息，并通过机器智能技术对采集到的大数据进行分析处理，形成钢丝绳损伤处金属截面积损失率、捻距断丝数量识别统计、直径测量数值、伤点准确定位、其他各种损伤视图等检测报告。

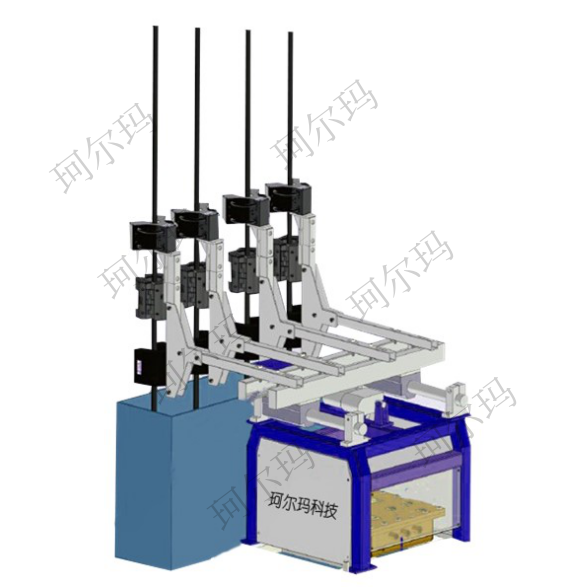

系统结构

系统主要由钢丝绳检测软件、矿用隔爆兼本安型钢丝绳磁性探伤装置主机、矿用本安型钢丝绳探伤用激光测径传感器、矿用本安型交换机、矿用隔爆兼本安型电源、矿用本安型钢丝绳探伤用传感器、线缆等组成。

系统功能

采用独特恒磁激励磁物理学技术，实现钢丝绳断丝、磨损、锈蚀、绳颈缩、变形、及松股等损伤状况的精准检测与寿命安全可靠评估。

检测传感器与后处理系统抗干扰能力强，能适应大晃动绳的精准检测，信号输出信噪比高。

采用全自动控制系统，实现提升机钢丝绳的全自动远程在线监控（包括探伤监控和视频监控）。

能够实时在线检测钢丝绳的内外部断丝、锈蚀、变形、松股、跳丝、材质变化等缺陷功能。

能实时自动检测钢丝绳的外径磨损对比值、能准确判断钢丝绳的断丝数量、能及时提示钢丝绳的安全隐患。

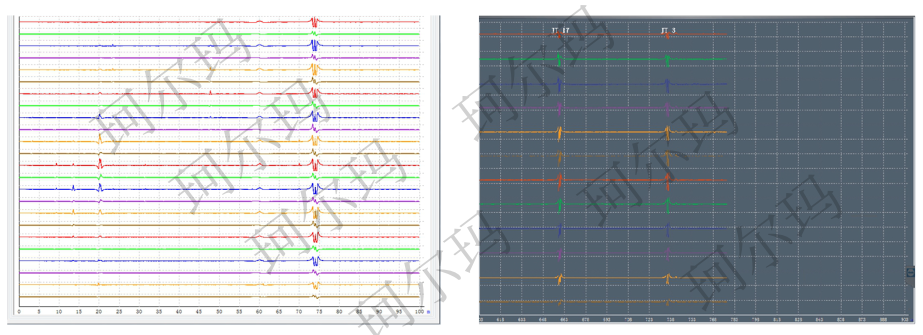

显示系统能够实时检测钢丝绳各部的伤情图像、实时同步分析钢丝绳的伤情信息、且实时显示钢丝绳的探伤信息及结果。

实时统计备份钢丝绳的探伤显示图像，及时出报表。

具有在线声光报警与实时显示结果功能，且控制柜一侧设置声光报警灯分绿（正常）、黄/蓝（断丝不超标可工作）、红（断丝超过安全规程标准停机换绳）三部分组成。

实现数据的日、月、历史数据的对比及报表的打印，数据保存时间长达5年。

传感器圆型结构、周向环绕、轴向磁化，将钢丝绳瞬间磁化到饱和状态。

工作稳定，性能可靠，检测精度高，抗干扰性能强，数据准确。
