架空乘人装置无人值守系统

系统概述

架空乘人装置是煤炭行业推行的一种新的人员运输形式，该装置因其快速、安全、高效在煤矿井下辅助运输系统中得到了快速的发展，已逐渐成为井下人员运输的主要工具。由于系统采用人工操作，自动化程度很低，不能及时发现问题，造成事故的进一步扩大，威胁乘坐人员安全。本次系统设计实现了架空乘人装置集中远程控制、无人值守，人员上下站处AI视频全覆盖，具有设备运行参数和保护状态的采集、显示功能，各类保护实现自动监测、报警、停车等功能，实现架空乘人装置的自动启停和无人值守。

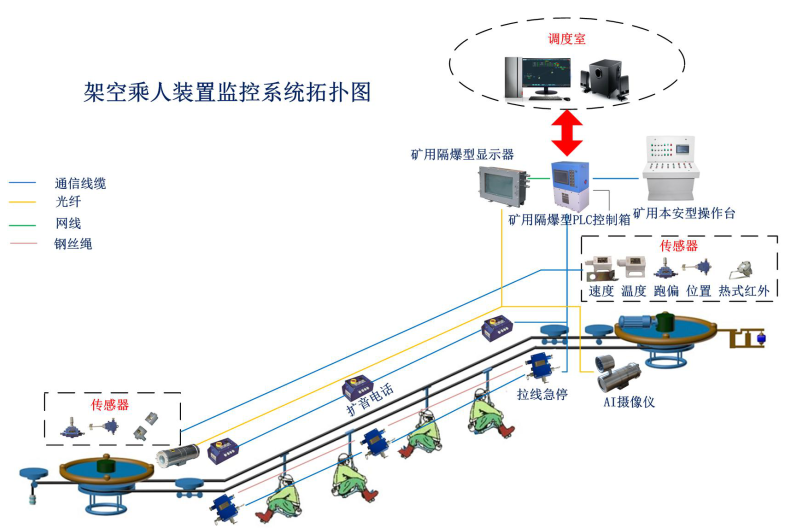

系统结构

系统采用西门子PLC为逻辑控制核心，结合主流组态监控平台，对架空乘人监控单元进行监控，主要是由矿用隔爆兼本安型可编程控制箱、矿用AI摄像仪、声光报警箱、信号控制箱、各种系统保护开关（越位保护、速度保护、急停保护、限位保护、重锤保护、断轴保护、制动器失效保护等）、温度、振动、压力传感器、声音采集器及线缆辅材组成。

系统功能

智能保护功能：机头、机尾越位保护、紧急停车保护、超速飞车保护、欠速打滑保护、张紧小车限位保护、制动器失效保护、减速机油温保护、断轴保护、温振保护等功能。

智能控制功能：具备远程控制、就地控制、检修模式切换功能。

智能分析预警功能：系统具备设备状态数据采集、自动分析与预警功能，对运行过程中可能出现的隐患，提前进行预防处理，满足设备故障诊断与信息推送功能。

智能化功能：开车预警、设备急停禁启功能，有人开车、无人停车功能、启动架空乘人装置音乐播放的功能。

人员到达下车位置前，下车位置的声光报警箱自动发出声光报警，地面控制室具有与现场控制箱通话功能。

视频AI功能：实现上、下人处的人员计数、人员违规监控等。

查询及统计功能：可存储和查询瓦斯泵站设备各种监测数据，并形成报表、图形等。

数据共享功能：系统具有标准的数据和功能接口，能够无缝接入矿山智能化综合管控平台，实现数据共享功能。
