激光自然发火束管监测系统

系统概述

根据目前国家智能矿山建设需求开发研制的新一代产品。该系统采用全数字化激光光谱一体化分析技术，PLC集控，人机触控界面，分析速率快，操作简便。该系统在软件控制下可实现对C0、C02、CH4、C2H4、C2H6、C2H2、02、N2等多种指标气体含量的在线监测，其分析结果用实时监测报告、分析报表、感知数据模式等多种形式提供给监控人员和平台。

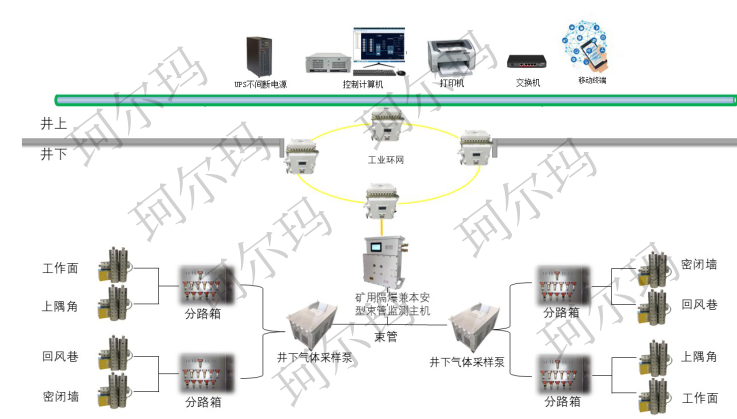

系统结构

系统主要由矿用隔爆兼本安型束管监测主机、矿用本安型气体预处理控制箱、多路气体采样泵、矿用隔爆型电控箱、煤矿用聚乙烯束管和气体采样器等组成。软件采用BS架构集控智能管理技术，可基于用户局域网进行模块功能管理建设，实现网络化管理。

    系统可同时监测CO、CO2、CH4、O2、N2、C2H2、C2H4、C2H6等多种气体的浓度变化，所有采样分析设备均安装在井下，通过接入矿井以太环网实现系统远程控制与数据显示。

系统功能

可对CO、CO2、CH4、O2、N2、C2H4、C2H2、C2H6进行24小时实时监测；

可快速自动循环分析，分析周期可根据分析需求手动设置；

采用光谱分析技术，分析精度高、稳定好、免维护；

所有操作可实现程序控制自动完成，也可由现场人员手动操作；

井下气体采样泵可实现5000米以上束管的高效率抽气的效果；

可对待测气体进行预处理，具有气体流量控制和显示功能；

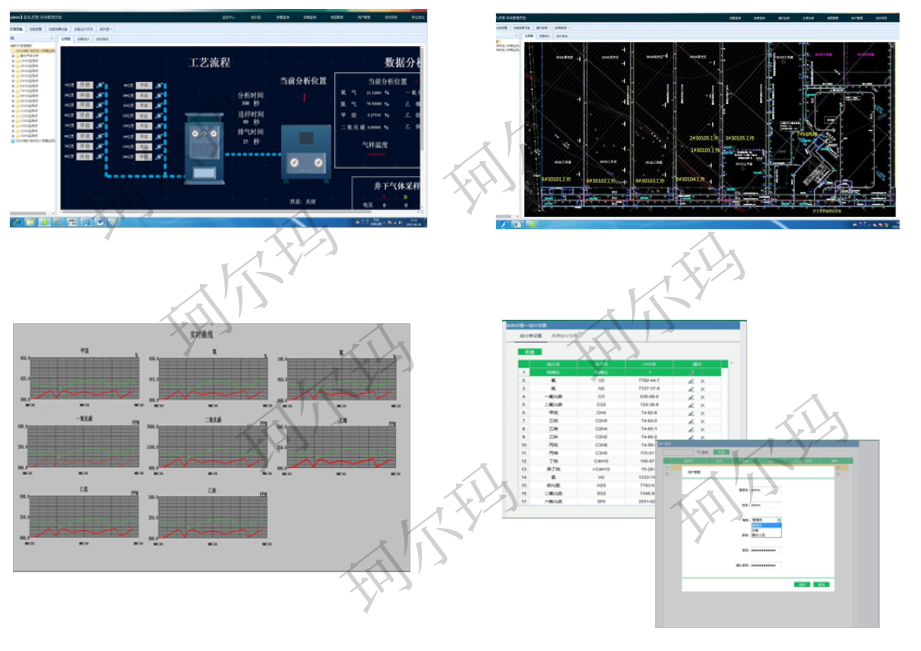

具备数据保存、报警并以报表、曲线、爆炸三角形等形式查询功能；

可提供气体爆炸危险趋势四方图，用于判断混合气体在成分变化的过程中爆炸危险性的趋势，为判断其爆炸危险性提供方便的工具。
